Gde postaviti kamere — raspored i uglovi za najbolje pokrivanje

Najčešća greška pri postavljanju video nadzora u Srbiji nije kupovina loših kamera — nego pogrešno postavljanje dobrih. Videli smo sisteme sa 16 Hikvision ColorVu kamera visoke klase postavljenih tako da ne pokrivaju prilaz ulaznim vratima, ili sisteme kod kojih tri kamere snimaju isti ćošak dvorišta dok 30% objekta ostaje u slepoj tački.

Dobar raspored kamera se zasniva na geometriji i prioritetima, ne na estetici ili pogodnosti kabliranja. U ovom vodiču pokrivamo praktična pravila postavljanja za sve tipove objekata, sa fokusom na uglove, visinu i preklapanje.

Osnovno pravilo: pokriće + preklapanje

Kamera se ne postavlja zato što „tu je dobra pozicija” — postavlja se da pokrije konkretnu zonu za konkretnu svrhu. Pre bilo čega, za svaku kameru odgovorite:

• Koju zonu kamera pokriva? (ulaz, kritična tačka, prolaz, perimetar)
• Koji je cilj: detekcija (da li se nešto desilo), identifikacija (ko je), ili dokaz (šta se tačno desilo)?
• Da li je pokriće preklopljeno sa drugim kamerama? (idealno: kritične tačke pokrivene sa 2+ kamere iz različitih uglova)

Pravilo preklapanja: svaka tačka objekta od značaja treba biti vidljiva iz bar dva različita ugla. Jedna kamera može imati smetnju (cveće kod nje, paukova mreža, vandalska oštećenja), a druga sa drugog ugla je osigurava.

Visina montaže: 2,5 do 3,5 metra za unutrašnje, 3,5-4,5 za spoljašnje

Visina se bira prema cilju:

• Identifikaciona kamera (ulaz) — 2,2-2,5 metra, nagnuta blago naniže 10-15°. Cilj je da lice osobe koja prolazi bude u centru kadra. Previsoko postavljena kamera uhvati samo teme glave; prenisko postavljena može se oštetiti ili napasti.
• Opšti pregled (sala, lokal, magacin) — 2,5-3 metra, nagnuta 20-30° naniže. Daje širok kadar, vidi i lice i aktivnost.
• Perimetar (fasada, ograda) — 3,5-4,5 metara, nagnuta 30-40° naniže. Dovoljno visoko da se teško pristupi, ali ne toliko visoko da izgubi detalje.
• Parking, dvorište — 4-6 metara, zavisno od površine. Kamera na 6 metara sa 2,8 mm objektivom pokriva 15×20 m odličnom oštrinom.

Izbegavajte montažu ispod 2,2 m (lako dostupna za vandalizaciju) i iznad 6 m u unutrašnjim prostorijama (previše udaljena, lica postaju sitna).

Ugao kamere i izbor objektiva

Objektiv kamere određuje koliko širok ili uzak kadar vidi:

• 2,8 mm — ugao 110-120°, „ultra-širok”. Idealan za male prostorije (hodnici, ulazi, male sale), za opšti pregled.
• 4 mm — ugao 80-90°, „standard”. Univerzalan izbor, dobro za srednje prostore.
• 6 mm — ugao 55°, „uzi standard”. Za identifikaciju lica na udaljenosti do 10 metara.
• 8-12 mm — ugao 30-45°, „tele”. Za identifikaciju tablica, lica na većoj udaljenosti, ili fokus na konkretnu zonu (kasa).
• Varifokalni objektiv — zumiranje u opsegu 2,8-12 mm. Skuplji, ali fleksibilan — pozicionirate kameru pa podesite zoom prema potrebi.

Pravilo: za pokrivanje prostora koristite 2,8-4 mm; za identifikaciju koristite 6-12 mm; nikad ne mešajte — 2,8 mm objektiv za identifikaciju lica na 20 metara daće vam licam aktuelna cena na avmarket.rspiksela širine.

Rasporedi za tipične objekte

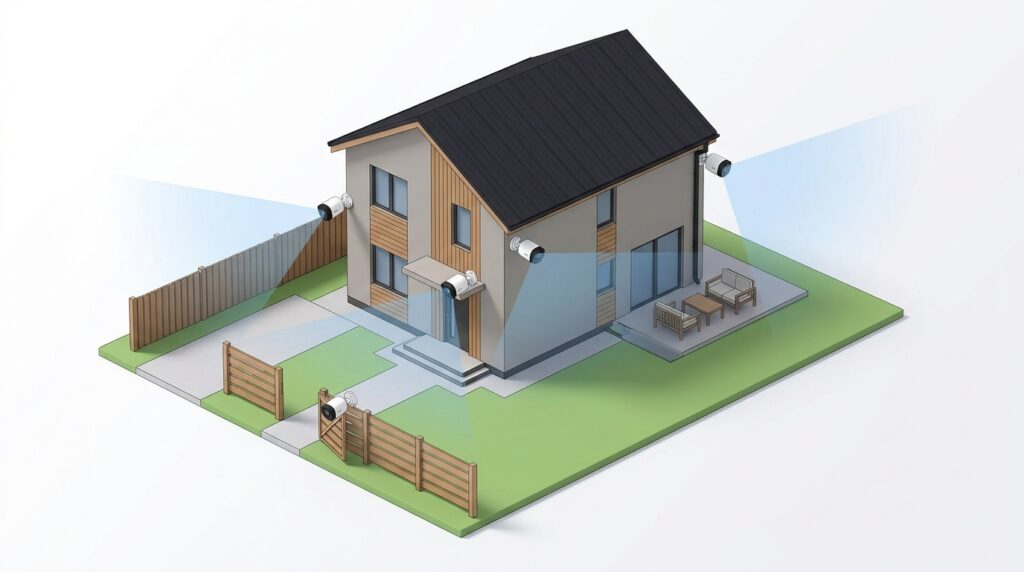

Porodična kuća: 4 kamere

1. Ulazna vrata + deo prilaza — 2,5 m visina, 4 mm objektiv, nagnuta 15° naniže, uperena ka kapiji.
2. Dvorište + kapija — 3,5 m visina (na fasadi ili stubu), 2,8 mm objektiv za širok ugao, nagnuta 25° naniže.
3. Zadnja vrata/terasa — 2,5-3 m visina, 4 mm objektiv, uperena ka delu bašte i vratima.
4. Bočna strana kuće (ako je pristupačna) — 3,5 m visina, 2,8 mm za širok ugao bočnog dvorišta i prozora.

Za ovu konfiguraciju, HikVision ColorVu komplet 4 bullet kamere 5Mpix je standardan izbor — cena oko aktuelna cena na avmarket.rs, kamere snimaju u boji i noću, a rezolucija 5 Mpix omogućava naknadno zumiranje.

Maloprodajni lokal: 6-8 kamera

1. Ulaz iz spolja — 2,5 m, 4 mm, za identifikaciju lica na ulazu.
2. Ulaz iznutra (pogled u salu) — 3 m, 2,8 mm, pokriva celu prednju salu.
3. Iznad kase (pogled naniže) — 2,8 m, 4 mm, uperena ravno naniže na ruke i ekran POS-a.
4. Pogled iz kase ka sali — 2,5 m, 2,8 mm, snima mušteriju dok plaća.
5. Zadnji deo (magacin, ulaz za dostavu) — 2,8 m, 2,8 mm.
6. Police sa skupim artiklima — 2,5 m, 4 mm, uperena ka kritičnoj polici.
7. Parking/ulaz sa strane (opciono) — 4 m, 6 mm, za identifikaciju registarskih tablica.
8. Slepi ćošak (po potrebi) — zavisno od tlocrta.

Ako niste sigurni koje pozicije su kritične za vaš konkretan lokal, vizuelni planer na videonadzorplan.rs/planer omogućava da nacrtate tlocrt objekta, postavite kamere u sve pozicije, i vidite koji deo prostora ostaje nepokriven. Alat automatski računa preklop uglova i obeležava slepe tačke crvenom bojom.

Magacin 300-500 m²: 12-16 kamera

Za magacin, pristup je drugačiji — umesto „pokriti svaku tačku”, cilj je pokriti glavne prolaze, utovarne rampe i kritične zone.

• Perimetar (spolja): 4 kamere na uglovima zgrade, 4,5 m visina, 2,8 mm objektivi.
• Utovar/istovar: 2 kamere — jedna za tablicu kamiona (6 mm objektiv, uzi ugao), druga za prostor gde se roba prenosi (2,8 mm).
• Glavni prolazi: 1 kamera po svakom prolazu, 4 m visina, 4 mm objektiv, uperena uzduž prolaza.
• Ulaz u magacin (iz kancelarije): 1 kamera za identifikaciju osoblja.
• Kritične zone: 1-2 kamere za svaki sef, serversku sobu, radionica sa alatima.

Gde NE postavljati kamere

Postoje pozicije koje izgledaju dobro, ali u praksi daju loše rezultate:

• Direktno prema prozoru ili svetlu — backlight problem: osobe postaju siluete, tablice nečitljive.
• Ispod klima uređaja — kondenzat, vibracije, i direktan uticaj vazduha na objektiv.
• Iznad vrata tako da se vrata vide samo sa vrha — snima se teme glave, ne lice.
• Iza reflektora ili jake LED lampe — blještanje + IR refleksija.
• U ćošku prostorije, nagnuta u dijagonalu — izobličen ugao, daleke strane prostora nečitljive.
• Niže aktuelna cena na avmarket.rsmetra — dostupno za vandalizam, zakrivanje objektiva.
• Na kapiji koja se otvara — svaki put kad se kapija otvori, kamera se pomera ili vibrira.

Osvetljenje i noćna vidljivost

Savremene ColorVu i Full Color kamere snimaju u boji i noću, ali trebaju bar 0,1 lux svetla — što znači da potpuno mračno dvorište treba dodatnu LED lampu. Za klasične IR noćne kamere, trebate samo da objektiv nije blokiran paukovama mrežama (što se dešava u 80% slučajeva posle 2 godine — proverite i čistite jednom godišnje).

Ako imate kombinaciju ColorVu + standardne IR kamere, rasporedite ColorVu na kritičnim pozicijama (identifikacija lica i tablica), a IR kamere na perimetru gde je cilj detekcija.

Kablovi i zaštita

Poslednji korak pri postavljanju je zaštita kablova i konektora:

• Kablovi kroz PVC cev — UV zaštita za spoljne trase, otpornost na glodare.
• RJ45 konektor u vodootpornoj kutijici — sprečava korodovanje.
• PoE prekidač u kontrolisanom okruženju — ne na spoljnoj fasadi, ne u vlažnoj podrumu.
• Rezervna dužina kabla — ostavite 1 metar spiralno namotane rezerve kod svake kamere; olakšava servis i buduća podešavanja.

Zaključak

Postavljanje kamera je više zanatska nego tehnička disciplina — principi su jednostavni, ali detalji (visina, ugao, objektiv, osvetljenje) čine razliku između sistema koji otkriva problem i sistema koji ga dokumentuje. Pre nego što bušite zidove, proverite crtež sa pozicijama i alatom simulirajte pokrivenost.

Dobra investicija u 2-3 dodatne kamere obično nije potrebna ako su postojeće kamere pravilno postavljene. U suprotnom, dodavanjem kamera samo multiplikujete probleme — više slepih tačaka, više kablova, više storage-a, i dalje nepotpuna slika.

U AV Market katalogu ćete pronaći preko 1.200 artikala iz kategorije video nadzora, uključujući kamere sa različitim objektivima (2,8 mm do varifokalne 2,7-13,5 mm), bullet i dome tipove, ColorVu i standardne IR modele brendova Hikvision i Dahua.
